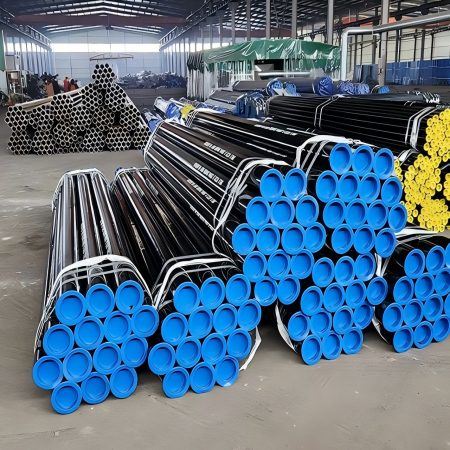

Proveedor de tubos de acero sin costura ASTM A333 Grado 6|Tubería de baja temperatura
La tubería de acero sin costura ASTM A333 Grado 6 es una tubería de acero al carbono especificada para servicios de baja-temperatura y otras aplicaciones donde se requiere resistencia a las muescas. ASTM A333/A333M cubre tuberías de acero soldadas y sin costura en varios grados de acero ferrítico. El grado 6 se selecciona ampliamente para tuberías de presión y baja-temperatura porque combina una resistencia adecuada con una resistencia al impacto verificada a baja-temperatura. Para aplicaciones de código, la designación ASME correspondiente es SA-333 Grado 6.
El producto se puede suministrar como tubería sin costura en una variedad de diámetros exteriores, espesores de pared, horarios y longitudes. Las dimensiones finales, el tratamiento térmico, la preparación de los extremos, la temperatura de prueba-de impacto y los requisitos complementarios deben confirmarse con la orden de compra y la edición aplicable de ASTM A333/A333M.
Estándar y grado
|
Parámetro |
Especificación |
|
Producto |
Tubería de acero sin costura ASTM A333 Gr.6 |
|
Estándar ASTM |
ASTM A333/A333M |
|
Calificación |
Grado 6 |
|
Designación ASME |
SA-333 Grado 6 |
|
Tipo de producto |
Tubería de acero sin costura |
|
Servicio |
Servicios y aplicaciones de baja-temperatura que requieren resistencia a las muescas |
|
Dimensiones aplicables |
Comúnmente ordenados por NPS/OD, espesor de pared o programa; La selección de dimensiones debe seguir las especificaciones de compra. |
Composición química
|
Elemento |
Requisito, % |
|
Carbono (C) |
0,30 máx. |
|
Manganeso (Mn) |
0.29–1.06 |
|
Fósforo (P) |
0,025 máx. |
|
Azufre (S) |
0,025 máx. |
|
Silicio (Si) |
0,10 minutos |
Propiedades mecánicas
|
Propiedad |
Indicador |
Valor métrico |
valor imperial |
|
Resistencia a la tracción |
Mínimo |
415MPa |
60 000 psi |
|
Fuerza de producción |
Mínimo |
240 MPa |
35 000 psi |
|
Elongación (longitudinal, L) |
Mínimo |
30 % (calibre 50 mm) |
30 % (calibre 2 pulg.) |
|
Alargamiento (transversal, T) |
Mínimo |
16.5 % |
16.5 % |
Requisitos de impacto
La tenacidad a la entalladura a baja-temperatura es un requisito clave de la norma ASTM A333. El grado 6 se asocia comúnmente con una temperatura de prueba de impacto Charpy de -45 grados (-50 grados F). La temperatura de prueba real, las dimensiones de la muestra y los criterios de aceptación deben seguir la edición ASTM A333/A333M aplicable y la orden de compra. Los registros de las pruebas de impacto-deben revisarse junto con el número de calor, las dimensiones del producto y el MTC para la aceptación del proyecto.
|
Artículo |
Información de referencia |
|
Temperatura típica de prueba de impacto de grado 6 |
−45 grados (-50 grados F) |
|
Prueba |
Prueba de impacto de muesca Charpy V- |
|
Objetivo |
Verificación de la resistencia a la muesca para servicio a baja-temperatura |
|
Control de Proyectos |
Confirmar la temperatura exacta y los criterios de aceptación en la norma aplicable, ITP y PO. |
Tratamiento térmico
ASTM A333 requiere tratamiento térmico para controlar la microestructura y las propiedades de la tubería cubierta, sujeto al grado y las disposiciones estándar aplicables. Para el Grado 6, se pueden usar tratamientos normalizados y otras rutas de tratamiento térmico-permitidas de acuerdo con ASTM A333/A333M. La condición del tratamiento térmico-debe registrarse en el MTC cuando así lo requiera la orden.
Aplicaciones e industrias
GNL / Petróleo y Gas: Tuberías principales, estaciones receptoras, instalaciones de almacenamiento.
Refrigeración química:Producción de fertilizantes de etileno, propileno, amoníaco y N-P-K
Sistemas de almacenamiento en frío y condensado de alimentos
Temperatura de servicio continuo:Hasta -45 grados (en poco tiempo se puede bajar)
Ventajas clave del producto
Diseñado para servicios de baja-temperatura donde se requiere resistencia a las muescas.
La construcción sin costuras proporciona un cuerpo de tubería continuo sin costura de soldadura longitudinal.
La resistencia a la tracción mínima de 415 MPa y el límite elástico mínimo de 240 MPa proporcionan un nivel de resistencia útil para tuberías de presión.
El grado 6 se utiliza ampliamente y tiene un amplio reconocimiento en proyectos de tuberías de acero al carbono de baja-temperatura.
Se puede suministrar en diferentes tamaños, espesores de pared, horarios, longitudes y preparaciones de extremos sujeto al rango de suministro real.
La documentación de pruebas de trazabilidad e impacto-de materiales puede respaldar los requisitos de control de calidad- del proyecto.
Embalaje y entrega
Los tubos de acero sin costura ASTM A333 Gr.6 normalmente se agrupan para el transporte. El embalaje de exportación puede incluir correas de acero, tapas protectoras, envoltorios resistentes a la intemperie-e identificación del paquete. Para el transporte marítimo, el embalaje debe seleccionarse según el destino, el método de manipulación y los requisitos del cliente. El método de embalaje final debe confirmarse antes del envío.
ASTM A333 Gr.6 frente a ASTM A106 Gr.B
|
Propiedad |
ASTM A333 Gr.6 |
ASTM A106 Gr.B |
|
Enfoque de servicio primario |
Servicio de baja-temperatura y resistencia a las muescas requerida |
Servicio de alta-temperatura/presión general |
|
Impacto de la baja-temperatura |
Especificado por los requisitos de ASTM A333. |
No es el requisito definitorio de ASTM A106 Gr.B |
|
Resistencia a la tracción |
415 MPa mín. |
Mayor resistencia a la tracción mínima según los requisitos A106 |
|
Principio de selección |
Elija cuando la resistencia a las bajas-temperaturas sea un requisito de diseño clave |
Elija cuándo el diseño de la tubería se basa en el servicio A106 de alta-temperatura/presión general |
Preguntas frecuentes
P1. ¿Cuál es la temperatura mínima de servicio de ASTM A333 Gr.6?
La norma especifica la prueba de impacto a -45 grados/-50 grados F, con un promedio de 3 piezas mayor o igual a 18 J. La temperatura general de diseño del proyecto debe ser mayor o igual a -45 grados; temperaturas más bajas requieren Gr.7 / Gr.8 / Gr.9, etc.
P2. ¿Es ASTM A333 Gr.6 lo mismo que SA-333 Gr.6?
Totalmente equivalente. SA-333 es la versión ASME de A333; Tanto el material como las pruebas y la aceptación son idénticos; sólo difiere el número de norma de emisión. Los proyectos de tuberías de presión ASME (B31.1 / B31.3) deben utilizar SA-333.
P3. ¿Cuál es la diferencia entre Gr.6 y Gr.1 / Gr.3?
Los tres son aceros al carbono con la misma temperatura de impacto (-45 grados) pero rangos de composición ligeramente diferentes (Gr.3 contiene Ni). Gr.6 es el grado más comúnmente especificado y más fácil de conseguir.
P4. ¿Se requiere NACE MR 0175?
Solo cuando el medio es un entorno ácido (que contiene H₂S-) de petróleo y gas. Agregue límites de dureza (normalmente HRC inferior o igual a 22) y requisitos suplementarios S6. Los proyectos ordinarios de GNL/químicos no lo requieren.
P5. ¿Está disponible la inspección por parte de terceros-?
Sí. Se pueden designar SGS, BV, TUV, DNV, CCS y otros terceros. Costo coordinado con el pedido; documentos emitidos según EN 10204 Tipo 3.2.
P6. ¿Cantidad mínima de pedido?
Generalmente se calcula por tamaño × número de calor (varias toneladas). Los tamaños/lotes mixtos son flexibles. Confirme las especificaciones específicas con ventas.
