Guía de sujetadores de acero inoxidable dúplex - 2205 y selección y rendimiento 2507

Publicado: agosto de 2026|Categoría: Sujetadores|Tiempo de lectura: 14 minutos

¿Qué es el acero inoxidable dúplex?

Microestructura - Ferrita + Austenita Estructura bifásica- (aproximadamente 50:50)

Los aceros inoxidables dúplex tienen una microestructura mixta de proporciones aproximadamente iguales de fases de ferrita (cúbica centrada en el cuerpo) y austenita (cúbica centrada en la cara). Esta estructura de fase dual-da a los aceros inoxidables dúplex una combinación única de propiedades: mayor resistencia que los aceros inoxidables ferríticos o austeníticos puros, excelente resistencia al agrietamiento por corrosión bajo tensión por cloruro (una debilidad de los grados austeníticos) y buena soldabilidad. La relación de fases equilibrada se logra mediante una química controlada - particularmente cromo, níquel, molibdeno y nitrógeno - y un tratamiento térmico de solución adecuado.

Ventajas sobre el acero inoxidable austenítico (304/316)

En comparación con los aceros inoxidables austeníticos convencionales 304 y 316, los grados dúplex ofrecen aproximadamente el doble de límite elástico (550 MPa frente a 210 MPa para el 316), una resistencia superior al agrietamiento por corrosión bajo tensión por cloruro y, en el caso del súper dúplex 2507, una resistencia a las picaduras significativamente mayor (PREN 42+ frente a 25 para el 316). Estas ventajas hacen de los sujetadores dúplex el material elegido para aplicaciones exigentes donde se requiere alta resistencia y una resistencia a la corrosión excepcional, particularmente en entornos marinos y de procesamiento químico.

Historia del desarrollo - Desde 329 hasta los modernos 2205 y 2507

Los aceros inoxidables dúplex se desarrollaron por primera vez en la década de 1930, pero ganaron fuerza comercial en la década de 1970 con la introducción del 2205 (UNS S31803/S32205), que ofrecía un equilibrio confiable de propiedades. La década de 1980 vio el desarrollo de grados súper dúplex como el 2507 (UNS S32750) con resistencia mejorada a las picaduras para aplicaciones de petróleo y gas en alta mar. Los grados dúplex modernos tienen un contenido de nitrógeno optimizado para mejorar el equilibrio de fases y la soldabilidad, lo que los hace prácticos para la fabricación de sujetadores mediante procesos controlados de forjado y tratamiento térmico.

Grados de acero inoxidable dúplex y composición química

Propiedades mecánicas de los sujetadores de acero inoxidable dúplex

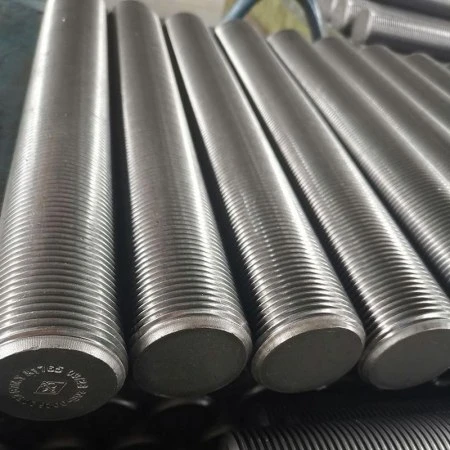

Los sujetadores dúplex 2205 ofrecen una resistencia a la tracción mínima de 795 MPa (115 ksi) y un límite elástico de 550 MPa (80 ksi), que es comparable a muchos grados de acero aleado y al mismo tiempo proporciona una resistencia a la corrosión muy superior. Los sujetadores súper dúplex 2507 logran una tracción mínima de 930 MPa (135 ksi) y un rendimiento de 700 MPa (102 ksi), acercándose a la resistencia de los pernos de acero de aleación ASTM A193 B7 (860 MPa de tracción). En comparación con los sujetadores de acero inoxidable 316 (normalmente de tracción de 515 MPa), los sujetadores dúplex ofrecen entre 2 y 3 veces más resistencia, lo que permite sujetadores de menor diámetro para la misma carga de sujeción y reduce el peso y el costo general del ensamblaje en muchas aplicaciones.

Resistencia a la corrosión del acero inoxidable dúplex

La resistencia a las picaduras se cuantifica mediante el PREN (Número equivalente de resistencia a las picaduras) calculado como %Cr + 3.3×%Mo + 16×%N. 316 el acero inoxidable tiene un PREN de aproximadamente 25, el 2205 alcanza 35 y el súper dúplex 2507 alcanza 42 o más. Esto se traduce directamente en rendimiento en ambientes con cloruro: los sujetadores 2205 pueden soportar temperaturas del agua de mar de hasta aproximadamente 40 grados sin picaduras, mientras que 2507 extiende esto a 60-70 grados. Los aceros inoxidables dúplex también exhiben una excelente resistencia al agrietamiento por corrosión bajo tensión (SCC): la fase de ferrita interrumpe las rutas de propagación de grietas que de otro modo se propagarían rápidamente a través de austenita continua en el estándar 304/316 bajo tensión de tracción en ambientes de cloruro por encima de 60 grados.

Aplicaciones típicas de sujetadores de acero inoxidable dúplex

Las plataformas marinas de petróleo y gas son el mayor sector de aplicación de sujetadores dúplex, donde se utilizan para atornillar tuberías de agua de mar, sistemas de extinción de incendios, equipos submarinos y conexiones estructurales expuestas a atmósferas marinas. Las plantas químicas especifican sujetadores dúplex en corrientes de proceso que contienen cloruro-, servicios cáusticos y conexiones de intercambiadores de calor. Los sistemas de desulfuración de gases de combustión (FGD) en plantas de energía utilizan sujetadores dúplex en la zona de condensado ácido donde se requiere alta resistencia y resistencia a los ácidos. Las plantas desalinizadoras de ósmosis inversa de agua de mar (SWRO) utilizan sujetadores dúplex y súper dúplex en conexiones de bombas de alta-presión y pernos de recipientes de membrana. Otras aplicaciones incluyen secciones de blanqueo de pulpa y papel, construcción naval, equipos portuarios y sistemas de energía geotérmica.

Desafíos de fabricación de sujetadores de acero inoxidable dúplex

Los aceros inoxidables dúplex son más difíciles de fabricar para sujetadores que los grados austeníticos. La forja requiere mayor fuerza debido a la menor trabajabilidad en caliente de la fase de ferrita a temperaturas típicas de forja. El tratamiento térmico requiere un recocido en solución a 1040-1100 grados seguido de un enfriamiento rápido con agua para evitar la precipitación de la fase sigma (un intermetálico frágil), lo que reduciría gravemente la tenacidad y la resistencia a la corrosión. El laminado de roscas requiere cargas más altas y herramientas especializadas debido a la alta tasa de endurecimiento por trabajo del material. Las operaciones de estampado en frío en sujetadores más pequeños deben tener en cuenta la conformabilidad en frío limitada del material en comparación con el 304/316. Sólo los fabricantes experimentados de sujetadores dúplex con capacidades de procesamiento controladas pueden producir consistentemente sujetadores dúplex de calidad que cumplan con los requisitos de ASTM.

Comparación de selección de Duplex 2205 vs Super Duplex 2507

La elección entre 2205 y 2507 depende de la severidad del entorno corrosivo y del nivel de resistencia requerido.. 2205 cubre la mayoría de las aplicaciones industriales, incluidas superficies marinas, plantas químicas y desalinización, con una prima de costo moderada respecto a 316. 2507, que se especifica para las condiciones más exigentes: - equipos submarinos, entornos de cloruro de alta-temperatura y donde se requiere máxima resistencia y resistencia a las picaduras. El costo de los sujetadores 2507 es aproximadamente 2-3 veces mayor que el de 2205, por lo que la selección debe basarse en una evaluación clara de las condiciones de operación versus la prima de costo.

Estándares y certificaciones para sujetadores dúplex

Los sujetadores de acero inoxidable dúplex deben cumplir con ASTM A276 o A479 para barras, con extensiones ASTM A193 aplicables para estándares de pernos. Para servicios en alta mar y amargos, el cumplimiento de NACE MR0175/ISO 15156 es obligatorio, lo que requiere una dureza controlada (normalmente inferior o igual a 35 HRC para 2205) y un tratamiento térmico adecuado. NORSOK M-001 especifica requisitos adicionales para la selección de materiales en aplicaciones costa afuera de Noruega. Los requisitos de certificación incluyen identificación positiva del material (PMI) con verificación de la composición química, pruebas de contenido de ferrita (normalmente 35-65 % de ferrita) y pruebas de corrosión intergranular según ASTM A262 Práctica E.

Fabricante de sujetadores de acero inoxidable dúplex para tuberías

ManufacturerPipe suministra sujetadores de acero inoxidable dúplex en grados 2205 (UNS S31803/S32205) y 2507 (UNS S32750/S32760), incluidos pernos hexagonales, pernos prisioneros, tuercas, arandelas y configuraciones personalizadas no-estándar. Todos los sujetadores se suministran con certificados de prueba de materiales, informes PMI y cálculos PREN. La producción cumple con las normas ASTM, ASME, NACE y NORSOK según sea necesario. Nuestros procesos de fabricación están controlados específicamente para materiales dúplex - desde el tratamiento térmico de la solución con enfriamiento rápido hasta las herramientas especializadas para laminación de roscas -, lo que garantiza una calidad y un rendimiento constantes.
