¡Hola! Como proveedor de bridas de acero inoxidable, a menudo me preguntan cómo comprobar la planitud de estos componentes esenciales. Las bridas de acero inoxidable se utilizan en una amplia gama de industrias, desde plomería hasta petróleo y gas, y garantizar su planitud es crucial para un sellado y un rendimiento general adecuados. En esta publicación de blog, compartiré algunos métodos prácticos y consejos sobre cómo verificar la planitud de una brida de acero inoxidable.
Por qué es importante la planitud
Antes de profundizar en los métodos de verificación, hablemos rápidamente de por qué la planitud es tan importante. Una brida que no sea plana puede provocar fugas en un sistema de tuberías. Cuando se atornillan dos bridas, es necesario que formen un sello hermético y uniforme. Si una o ambas bridas están deformadas o desiguales, habrá espacios por donde pueden escapar fluidos o gases. Esto no sólo genera ineficiencias sino que también puede representar un peligro para la seguridad en algunas industrias.
Inspección visual
El primer paso para comprobar la planitud de una brida de acero inoxidable es una simple inspección visual. Coge una buena linterna y observa de cerca la superficie de la brida. Busque signos obvios de daño, como abolladuras, rayones o deformaciones. A veces, un simple vistazo rápido puede revelar problemas importantes.
Si nota alguna irregularidad visible, es una señal de alerta. Es posible que sea necesario reemplazar de inmediato una brida muy dañada. Incluso los rayones menores pueden afectar la planitud y la capacidad de crear un sello adecuado, así que esté atento a ellos también.
Usando un borde recto
Una de las formas más comunes y sencillas de comprobar la planitud de una brida es utilizando una regla. Puedes conseguir una regla de metal o de precisión en tu ferretería local. Coloque la regla sobre la superficie de la brida en diferentes ángulos.
Si hay espacios entre la regla y la brida, significa que la brida no es plana. Puede utilizar una galga de espesores para medir el tamaño de estos espacios. Una galga de espesores es un conjunto de finas tiras metálicas de diferentes espesores. Deslice la tira apropiada en el espacio para determinar qué tan lejos está la planitud.
Idealmente, la brecha debería ser mínima. Los estándares de la industria generalmente especifican el espacio máximo permitido para diferentes tipos de bridas. Por ejemplo, en algunas aplicaciones, un espacio de más de 0,002 pulgadas puede resultar inaceptable.
Dispositivos de medición láser
Para un enfoque más preciso y de alta tecnología, puede utilizar dispositivos de medición láser. Estos dispositivos funcionan emitiendo un rayo láser a través de la superficie de la brida y midiendo la distancia en múltiples puntos.
La ventaja de utilizar un dispositivo de medición láser es que puede proporcionar rápidamente un mapa detallado de la superficie de la brida. Puede detectar incluso las más mínimas variaciones en la planitud que una regla podría pasar desapercibidas. Algunos dispositivos láser también se pueden conectar a una computadora, lo que le permite analizar los datos y generar informes.
Sin embargo, los dispositivos de medición láser pueden resultar bastante caros. Si es una pequeña empresa o solo necesita revisar las bridas ocasionalmente, una regla y una galga de espesores pueden ser una opción más rentable.
Método de placa de superficie
Otro método fiable es el método de la placa de superficie. Necesitará una placa de superficie grande y plana hecha de granito o hierro fundido. Coloque la brida en la placa de superficie y use un indicador de cuadrante para medir las variaciones de altura a lo largo de la superficie de la brida.
El comparador es un instrumento de precisión que puede detectar cambios de altura muy pequeños. Mueva el indicador a lo largo de la brida en forma de cuadrícula, tomando medidas a intervalos regulares. Registre las lecturas y calcule los valores máximo y mínimo. La diferencia entre estos valores le da una idea de la desviación de planitud de la brida.
Este método es muy preciso pero puede llevar mucho tiempo. A menudo se utiliza en laboratorios de control de calidad donde se requieren mediciones precisas.
Tipos de bridas de acero inoxidable y planitud

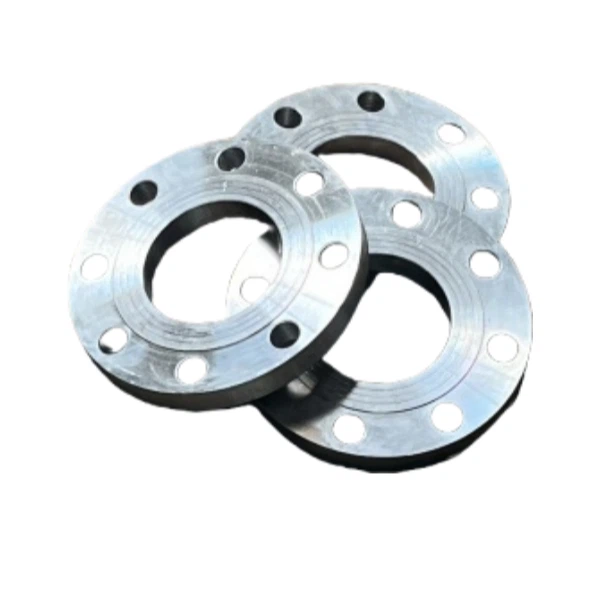

Cuando se trata de diferentes tipos de bridas de acero inoxidable, los requisitos de planitud pueden variar. Por ejemplo,Brida de acero de soldadura planaSe utiliza comúnmente en aplicaciones de baja presión. Si bien aún debe ser relativamente plana, la tolerancia de planitud podría ser un poco más indulgente en comparación con las bridas utilizadas en sistemas de alta presión.
Bridas de acero inoxidable forjadasson conocidos por su resistencia y durabilidad. Estas bridas se utilizan a menudo en aplicaciones críticas donde es esencial un sellado perfecto. Como resultado, los requisitos de planitud para las bridas de acero inoxidable forjadas suelen ser más estrictos.
Brida ASTM A182 F347Es un tipo específico de brida que cumple con ciertos estándares ASTM. Estas normas también incluyen requisitos de planitud. Cuando se trata de bridas que cumplen con ASTM, es importante seguir las especificaciones exactas para garantizar un rendimiento adecuado.
Factores que afectan la planitud de la brida
Hay varios factores que pueden afectar la planitud de una brida de acero inoxidable. Durante el proceso de fabricación, un mecanizado o tratamiento térmico inadecuados pueden provocar deformaciones. Si la brida no se enfría uniformemente después del tratamiento térmico, se pueden desarrollar tensiones internas que provoquen distorsión.
El transporte y la manipulación también pueden dañar la brida. El manejo brusco, la caída o el apilamiento incorrecto de las bridas pueden causar abolladuras y deformaciones. Incluso las condiciones de almacenamiento importan. Si las bridas se almacenan en un ambiente húmedo, pueden oxidarse, lo que también puede afectar su planitud.
Mantenimiento de la planitud de la brida
Una vez que haya verificado la planitud de sus bridas de acero inoxidable y se haya asegurado de que cumplen con los requisitos, es importante mantenerla. Al instalar bridas, asegúrese de utilizar el par correcto al apretar los pernos. Un ajuste excesivo o desigual puede provocar que la brida se deforme.
Las inspecciones periódicas también son una buena idea. Revise las bridas periódicamente para detectar signos de desgaste, daños o cambios en la planitud. Si nota algún problema, resuélvalo de inmediato para evitar problemas más graves en el futuro.
Conclusión
Verificar la planitud de una brida de acero inoxidable es una parte importante para garantizar el funcionamiento adecuado de un sistema de tuberías. Ya sea que esté utilizando una simple inspección visual, una regla o un dispositivo de medición láser de alta tecnología, el objetivo es asegurarse de que la superficie de la brida sea lo más plana posible.
Como proveedor de bridas de acero inoxidable, entiendo la importancia de ofrecer productos de alta calidad. Si está buscando bridas de acero inoxidable o necesita más información sobre los requisitos de planitud, no dude en contactarnos. Estamos aquí para ayudarlo a encontrar las bridas adecuadas para sus necesidades específicas y garantizar que cumplan con los más altos estándares de calidad.
Referencias
- ASME B16.5 - Bridas de tuberías y accesorios bridados.
- ASTM A182: Especificación estándar para bridas de tuberías de acero inoxidable y aleación forjadas o laminadas, accesorios forjados y válvulas y piezas para servicio a alta temperatura.
